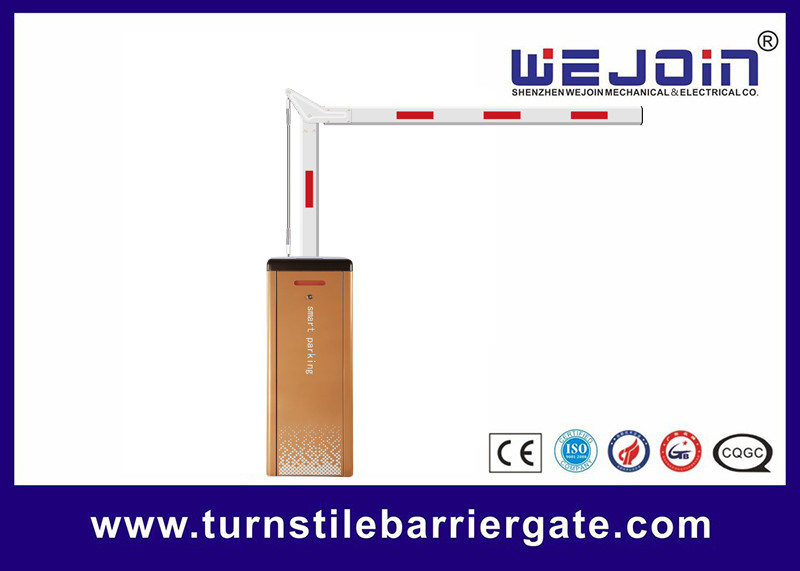

Πύλη φραγμού χώρου στάθμευσης με αναδιπλούμενο βραχίονα για συστήματα ασφαλείας φραγμών χώρου στάθμευσης
Σύντομη εισαγωγή αυτόματης πύλης φραγμού
Το προϊόν αποτελείται από τέσσερα μέρη: ντουλάπι, μηχανισμό μετάδοσης, μονάδα ελέγχου και βραχίονα. Διακρίνει μεταξύ αριστερής και δεξιάς εγκατάστασης και χρησιμοποιείται σε συστήματα ελέγχου εισόδου και εξόδου χώρων στάθμευσης.
Αυτό το προϊόν χωρίζεται σε τρεις τύπους: πύλη φραγμού με ευθύ βραχίονα, πύλη φραγμού με αναδιπλούμενο βραχίονα και πύλη φραγμού με φράχτη.
Βασικά χαρακτηριστικά φραγμού βραχίονα:
1. Αβούρτσιστος κινητήρας DC24V, εξοπλισμένος με μηχανισμό μετάδοσης ράβδου σύνδεσης και ελατήριο εξισορρόπησης, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση και χαμηλότερος θόρυβος.
2. Με λειτουργία αυτόματης αναστροφής σε περίπτωση εμποδίου και λειτουργία αυτόματου κλεισίματος καθυστέρησης, υποστηρίζει λειτουργία καταμέτρησης και λειτουργία διέλευσης αυτοκινητοπομπής.
3. Υποστηρίζει εξωτερικό ραντάρ, ανιχνευτή βρόχου, λειτουργία κατά της σύνθλιψης φωτοκυττάρου υπερύθρων, ενσωματωμένη έξοδο ισχύος DC 12V, μπορεί να χρησιμοποιηθεί για εξωτερική παροχή ρεύματος ραντάρ.
4. Υποστηρίζει επικοινωνία RS485 ή σύνδεση εκτός σύνδεσης RS485.
5. Η παροχή ρεύματος DC24V είναι προαιρετική.
Μοντέλο |
WJDZE-BL (ταχύτητα1.5~6s ρυθμιζόμενο) |
|||||||
Ταχύτητα λειτουργίας |
1.5s |
3s |
4s |
5/6s |
6s |
6s |
6s |
6s |
Βραχίονας-Τύπος |
Ευθύ |
Ευθύ |
Ευθύ |
Ευθύ |
90° Αναδιπλούμενο |
180° Αναδιπλούμενο |
2 Φράχτης |
3 Φράχτης |
Μέγιστο μήκος βραχίονα |
3m |
4.5m |
5m |
6m |
5m |
4m |
4.5m |
4m |
Τάση εισόδου |
AC100~264V |
|||||||
Συχνότητα |
50/60HZ |
|||||||
Τάση κινητήρα |
DC24V |
|||||||
Βαθμός προστασίας περιβλήματος |
Ip54 |
|||||||
Θερμοκρασία λειτουργίας |
-35℃~ + 70℃ |
|||||||
MTBF |
3.000.000 φορές |
|||||||
Μέγιστη ισχύς κινητήρα |
180W |
|||||||
Μέγιστη ταχύτητα κινητήρα |
24r/min |
Εγκατάσταση αναδιπλούμενου βραχίονα Βήμα 1
. Στερεώστε την πλάκα στερέωσης του βραχίονα στον βραχίονα με 2 βίδες εξαγωνικής κεφαλής M12*70mm.Βήμα 2
. Κρατήστε την πλάκα στερέωσης με το χέρι, στη συνέχεια σηκώστε τον βραχίονα κάθετα και τοποθετήστε τον στη βάση του βραχίονα. Και στη συνέχεια τοποθετήστε το επίπεδο ροδέλα, το ελατηριωτό ροδέλα και το παξιμάδι M12 με τη σειρά και στερεώστε τη βίδα με ένα κλειδί.Βήμα 3
. Στερεώστε τη ράβδο και το ρουλεμάν σύνδεσης στα εξαρτήματα της σανίδας στήριξης με βίδα.Βήμα 4
. Χαλαρώστε τα στηρίγματα με δεξιόστροφη και αριστερόστροφη βίδα, περιστρέψτε τη ράβδο έλξης από ανοξείδωτο χάλυβα και στη συνέχεια ρυθμίστε το οριζόντιο και κάθετο του βραχίονα. μετά την ρύθμιση, κλειδώστε τα στηρίγματα με δεξιόστροφη και αριστερόστροφη βίδα.
