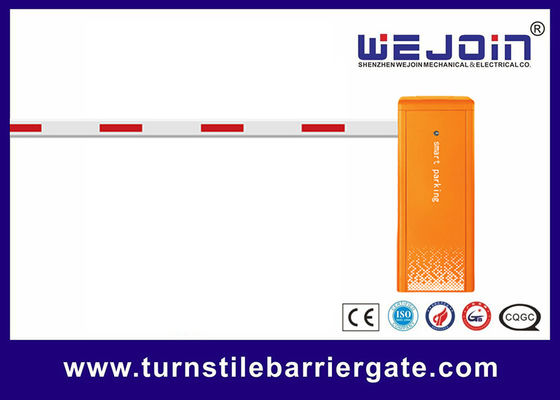

DC 24V Μοτέρ Παρκαδόρου Πύλης Φραγμού με 6m ίσιο βραχίονα για χώρους στάθμευσης
Σύντομη Εισαγωγή Αυτόματης Πύλης Φραγμού
Το προϊόν αποτελείται από πέντε μέρη: το κάλυμμα φραγμού, το ντουλάπι, ο μηχανισμός μετάδοσης, ο πίνακας ελέγχου και ο βραχίονας φραγμού. Διατίθεται σε εκδόσεις αριστερού και δεξιού χεριού και εφαρμόζεται σε συστήματα ελέγχου πρόσβασης σε χώρους στάθμευσης. Το προϊόν διατίθεται σε τρεις τύπους: πύλη φραγμού με ίσιο βραχίονα, πύλη φραγμού με πτυσσόμενο βραχίονα και πύλη φραγμού με φράχτη.
Βασικά Χαρακτηριστικά Πύλης Φραγμού
1. Οδηγείται από κινητήρα και είναι εξοπλισμένο με μηχανισμό μετάδοσης σύνδεσης και ελατήριο εξισορρόπησης, λειτουργεί σταθερά και αξιόπιστα. Η διάρκεια ζωής του κινητήρα υπερβαίνει τις 2,5 εκατομμύρια φορές και η διάρκεια ζωής του ελατηρίου φτάνει τις 500.000 φορές.
2. Όλα τα μοντέλα είναι στάνταρ με λειτουργία επαναφοράς ανίχνευσης εμποδίων. Όταν ο βραχίονας φραγμού συναντήσει αντίσταση κατά τη διαδικασία χαμηλώματος, θα αναπηδήσει αυτόματα.
3. Υποστηρίζει εξωτερική σύνδεση ραντάρ, ανιχνευτή βρόχου και λειτουργίες αντισύγκρουσης υπερύθρων. Με ενσωματωμένη έξοδο ισχύος DC 12V, μπορεί να τροφοδοτήσει εξωτερικές συσκευές ραντάρ.
Τεχνικά Δεδομένα Πύλης Φραγμού Στάθμευσης
1. Θερμοκρασία λειτουργίας (κινητήρας): -35℃~ + 70℃
2. Τάση εισόδου τροφοδοσίας: AC100~264V
3. Τάση εισόδου ελεγκτή: DC24V±10%, 7.5A
4. Ισχύς κινητήρα: 180W
5. Σχετική υγρασία: 30%~80%, χωρίς συμπύκνωση
6. Απόσταση τηλεχειριστηρίου: ανοιχτή και απρόσκοπτη, L≤50M
7. Ταχύτητα λειτουργίας: 1,5~6 δευτερόλεπτα ρυθμιζόμενη
8. MTBF: 3.000.000 φορές
Μοντέλο |
WJDZE-BL (ταχύτητα 1.5~6s ρυθμιζόμενο) |
|||||||
Ταχύτητα λειτουργίας |
1.5s |
3s |
4s |
5/6s |
6s |
6s |
6s |
6s |
Βραχίονας-Τύπος |
Ίσιος |
Ίσιος |
Ίσιος |
Ίσιος |
90° Πτυσσόμενος |
180° Πτυσσόμενος |
2 Φράχτης |
3 Φράχτης |
Μέγιστο Μήκος Βραχίονα |
3m |
4.5m |
5m |
6m |
5m |
4m |
4.5m |
4m |
Τάση εισόδου |
AC100~264V |
|||||||
Συχνότητα |
50/60HZ |
|||||||
Τάση κινητήρα |
DC24V |
|||||||
Βαθμός προστασίας περιβλήματος |
Ip54 |
|||||||
Θερμοκρασία λειτουργίας |
-35℃~ + 70℃ |
|||||||
MTBF |
3.000.000 φορές |
|||||||
Μέγιστη ισχύς κινητήρα |
180W |
|||||||
Μέγιστη ταχύτητα κινητήρα |
24r/min |
Εγκατάσταση Ίσιου Βραχίονα
Βήμα 1. Στερεώστε την πλάκα στερέωσης του βραχίονα στον βραχίονα με 2 βίδες εξαγωνικής κεφαλής M12*70mm.
Βήμα 2. Κρατήστε την πλάκα στερέωσης με το χέρι, στη συνέχεια σηκώστε τον βραχίονα κάθετα και τοποθετήστε τον στη βάση του βραχίονα. Στη συνέχεια, τοποθετήστε το επίπεδο ροδέλες, ελατηριωτή ροδέλα και παξιμάδι M12 στη βίδα με τη σειρά και στερεώστε τη βίδα με ένα κλειδί.
